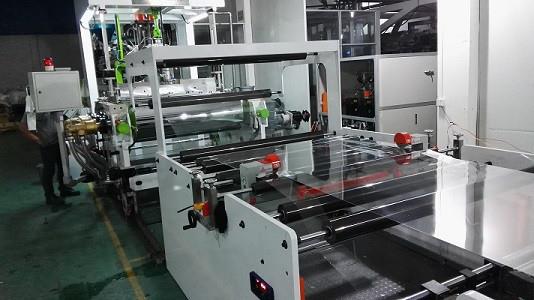

Ob chav ntsia hlau yas granule extruder kab
(Daim duab tsuas yog rau siv xwb)
KUV .Txoj xov xwm dav dav
Muaj peev xwm tsim tawm | 400kg / h, Kab ceev: 1-35m / min |
Kev piav qhia ntawm qhov khoom kawg | 1.Txiav: 0.12-1.2mm 2.Qhov qhov loj: ≤760mm, Tuaj yeem kho tau los ntawm Cutter 3.Qhov sab silicon roj muaj |
II.Hauv cov lus lag luam
Txoj Haujlwm | Ntawv kab |
Cov ntsiab lus them nqi | 40% nqes them los ntawm T / T thaum tom qab kos npe rau daim ntawv cog lus; |
Lub sijhawm khoom xa tuaj | 120 hnub txij hnub tau txais nyiaj them poob haujlwm |
Warranty lub sijhawm | Tus Neeg Muag Khoom muab cov khoom no tiv thaiv tsis xws luag ntawm cov khoom siv thiab cov qauv ua haujlwm rau lub sijhawm kaum peb (12) lub hlis txij li hnub ua tiav ntawm kev teeb tsa lub tshuab tag nrho. |
Kev siv tau ntawm cov lus hais | Qhov kev siv khoom no yog siv tau kom txog thaum 1 lub hlis tom qab hnub ntawm tiam. |
III. Ua haujlwm raug mob
Kev siv fais fab ： AC480V ± 10% 50Hz 3P + E
Cov pa cua ： 0.5 ： 0.8Mpa （DP≤10））
Cov dej txias ： ≤30 ℃ 0.2 ～ 0.4Mpa
Lub zog nruab ： 225KW, Kev siv tiag tiag tsuas yog 65% -70%.
Kev ua haujlwm sab: sab laug ntawm lub tshuab extruder
IV. Cov Khoom Xa Khoom
1. 85/40 Co-rotating Twin-screw extruder | 1 Chav Nyob |
2. Kev sib hloov Hydraulic | 1 Chav Nyob |
3. Qhuav lub | 1Thaum Ncauj Lus |
4. T-TUAG | 1 Chav Nyob |
5. 3-cov menyuam caij | 1 Chav Nyob |
6. Kev ntsuas kub tswj tau | 1Nyob |
7. Kev ua kom txias txias | 1 Chav Nyob |
8. Cov chav txiav | 1 Chav Nyob |
9. Ob chav silicone roj txheej tshuab | 1 Chav Nyob |
10. Haul tawm chav | 1 Chav Nyob |
11. Electrostatic tshem tawm (ib qho teeb tsa sab hauv thiab hauv qab) | 1Unit (ob lub roj me) |
12. Peb-txoj hauj lwm torque winder Lub sij hawm ntawd | 1Nyob |
13. Kev tswj hwm hluav taws xob | 1 Chav Nyob |
Cov ntsiab lus ntxaws:
1.85 / 40 Ntxaib-ntsia hlau extruder
Lub ntsiab ：
Inter Txheeb ze ntawm cov ntsia hlau profile nrog cov ntsia hlau uas nws tus kheej tau so ntawm qhov chaw nqaim rau cov khoom lag luam yooj yim thiab cov xim hloov.
Modular lub tsev-thaiv system (4D) rau cov ntsia hlau ntsiab thiab cov ntsia hlau cov ntsia hlau.
High-duty cam khwb cia tooj liab thiab cam khwb cia txhuas lub rhaub hluav taws kub plhaub rau cov khoom ua kom kub thiab ntseeg tau
● Txhua txhua qhov kub thiab txias rau kev ua kom zoo tshaj
Mixing Kev sib xyaw tshwj xeeb thiab txiab cov ntsiab nrog cov sib txawv rau cov txheej txheem yooj
● Hloov cov ntsia hlau nrawm 30 txog 300 rpm pub rau ntau cov txheej txheem thev naus laus zis
● Loj loj ntim vim ntawm sab / sab hauv ntsia hlau taub piv Do / Di ~ 1.55 rau kev ua kom zoo
1.2 Cov Ntsia Hlau Loj
Saj zawg zog hloov lub hauv paus ntsiab lus yog pom tau hais nrog ntsia hlau ntsia ntu los ntawm qhov ntau ntawm qhov sib txawv tsim tau. Kev siv hluav taws xob nrawm, sib zog thiab teeb tsa ua ke ntawm lub hau ntsia hlau ua ntu yog xyuas los ntawm hluav taws xob tso cua sov. Cov npoo qhov txhab tau txias nrog dej, los ntawm txoj kev kho lub cev hauv sab hauv, nrog lub rooj zaum thawb ze ze rau sab hauv lub thawv ntsa.
Cov seem yog muaj raws li ：
Ness Hardness max. HV 1050
Barrel Kaw cov seem
● Cov kab sib xyaw nrog qhib rau cov khoom siv pub khoom noj lossis rau kev tsim devolatilization
Cov kab sib xyaw nrog qhib sab thiab sab tom qab rau sab saum toj qhib thiab kev sib txuas ntawm ib sab pub
Cov ntu ua yog muab nrog cov hlau stainless daim hlau ua qhov tiv thaiv los ntawm kev tiv thaiv kev sib tsoo.
1.3 Ntsia Hlau Ua Khaub Hliav / Screw ntsiab
Lub intermeshing ntsia hlau co-tig thiab so txhua lwm yam nrog nqaim clearance kom tsis muaj seem nyob rau hauv lub hau ntswj dav hlau thiab tu dag zog yog li txo.
Cov ntsia hlau ncej txheej txheem yog qhia raws li hauv qab no ：
Ness Hardness max. HV 950
● Mus los ntawm cov khoom ruaj khov
Cov ntsia hlau muaj cov khoom sib txawv thiab ntau thiab ntev
Ne Txhim rau hauv av nrog ntau cov ces kaum ntawm tus dawm taw, cov lej ntawm kneading disks thiab disk dav
Tips Cov lus qhia ntsia hlau los txhawm rau txhim kho cov ntsia hlau teeb axially.
Cov iav txuas hniav txuas kom ntseeg tau tias lub zog ntws ntawm lub hau ntswj thiab hau ntswj.
1.4 Manifold / dej txias
Lub manifold yog siv rau lub zog ntawm cov khib nyiab TSH. Lub thoob ntim khoom noj yog txias los ntawm txhais tau tias ntawm tus nqi manually adjustable.
Chav tsev muaj ：
● 1 lub taub hau noj (stainless hlau)
1 phau ntawv tswj cheeb tsam
● Tsis siv neeg tswj cov cheeb tsam raws li kev qhia meej
1 bypass
1.5 Chav tsev dej txias
Chav dej txias txias yog siv rau cov cua txias ntawm lub tshuab raj txuas ntxiv (tshuab ua haujlwm). Chav ntsuas yog npaj kev npaj los txuas.
Cov haujlwm hauv qab no tau teeb tsa hauv cov tsev:
● 1 lub tshuab tso dej
● 1 cov cua kub hloov
Tank 1 lub taub dej tsis huv
● 1 lub taub hau kav dej
● 1 lub pob
● 1 lim
Cov ntaub ntawv kev ：
Barrel inlet kub | Max. 75 ℃ |
Barrel qhov hluav taws xob kub | Max. 100 ℃ |
Muaj peev xwm txias | 50Kw |
Kev voj voog nruab nrab | Demineralized dej |
Muaj peev xwm sau cia | 0.55Kw |
Dej tank ntim | 300L |
1.6 AC Lub ntsiab tsav tsheb
Extruder lub ntsiab tsav tsheb yog lub zog peb theem. Kev tswj cua txias ntawm lub cev muaj zog los ntawm tus kiv cua nruab rau lub cev muaj zog.
Hnub tim kev - lub cev muaj zog
Cua txias txoj kev | IC 416 nrog kev txhim kho axially sab nraud blower |
Lub Zog | 160Kw |
Lub Hom | SIEMENS BEIDE |
Qauv | 1TL0001-3AB53-3AA5-132KW-B3-K09 |
Tswj | ABB Inventor |
Ceev | 1480 rpm |
Kev kho kom haum rau ntau yam ntawm qhov sib hloov tas li | 1: 5 |
Kev tiv thaiv chav kawm | IP 54 |
1.7 Txo thiab faib cov iav gearbox (Ua Hauv TAIWAN)
Lub thawv rau sab saud txo lub tshuab kom lub cev muaj zog mus rau lub nrawm ntawm lub hau ntswj thiab muab faib rau ob chav ua haujlwm. Nws txawv nws tus kheej los ntawm tshwj xeeb khiav ntsiag to lub zog, txawm nyob ntawm kev kub ceev.
Lub gearbox muaj ：
Ua nrog rau cov iav hniav txuas ua ke ntawm cov zis txiav tawm thiab cov ntsia hlau ua haujlwm
● Kev sib txuam ntawm cov kabmob sib dhos, cov kabmob tseem ceeb siv cov khoom NSK.
● Cov iav qhov hnyav tau mus rau HRC58-62, qhov sib tsoo qhov tseeb mus txog qib 6.
● Cov tsev tsim ua hauv CNC
Ced Yuam roj lubrication system rau cov kabmob thiab cov iav meshing, max. 70 ℃
Om Hauv qab ib feem ntawm cov casing tau tsim los raws li cov roj nqus
Cov ntaub ntawv kev ：
Tso cai tsim tawm tso zis loj / ncej | 2870Nm |
Qib Torque qib | 8,8 |
Kev kub ceev piv | 3.75 |
Roj filling los ntawm tus neeg siv khoom | 80 Ltr |
Lub cev muaj zog ntawm cov roj twj 50 / 60Hz | 1.5 Kw |

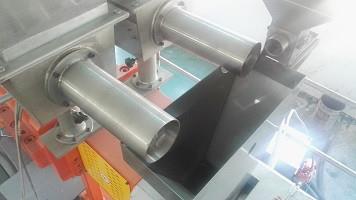

1.8 Ib Leeg-ntsia hlau volumetric feeder
Ib qho ntsia hlau volumetric pub rau pub rau hauv cov hmoov ntawm daim ntawv pellet. Lub peev xwm pub mis tuaj yeem tswj tau los ntawm hloov tus ntsia hlau nrawm.
Chav tsev muaj ：
1 lub iav tsav
● 2 lub thoob ntim khoom noj
● 2 lub hau ntsia hlau
Cov ntaub ntawv kev ：
Cov ntsia hlau puab txoj kab uas hla | 90mm |
Ntsia thawv ceev nce mus nce los | 9-88 l / min |
Nyhav | Kwv yees. 260 kg |
Tsav lub hwj chim | 3 Kw |
1.9 Lub tshuab nqus tsev-system
Chav tsev muaj ：
● Ib lub nplhaib dej hauv lub taub dej
Lub Zog: 7.5KW
Ua nyob rau Suav teb
Ib lub tshuab nqus tsev twj
Qauv: SOGEVAC-300B
Lub Zog: 5.5Kw
● Ib lub tshuab nqus dej muaj cov twj txias
Cov ntaub ntawv kev ：
Twj fais fab | 1 * 7.5KW ， 1 * 5.5KW, 1 * 4KW |
Max. Lub tshuab nqus tsev | 25Pa |
Swept ntim | 600L / s |
2.Mus los lim
Lub tshuab lim dej yog hydraulic, thiab kev tsim kho yog ob chav pistons, kem hom.
Qhov hloov ntawm lub vijtsam adopts high-grade ally nrog super coj-pov thawj, siab ua pov thawj thiab qhov ntsuas siab. Thaum lub kaw lus hydraulic tau pib, lub qhov-rau-qhov hloov pauv tuaj yeem ua tiav sai sai hauv tsuas yog 2.0 thib ob.
2.1 Net hloov pauv (ob-kab)
Tsav - Hydraulic system

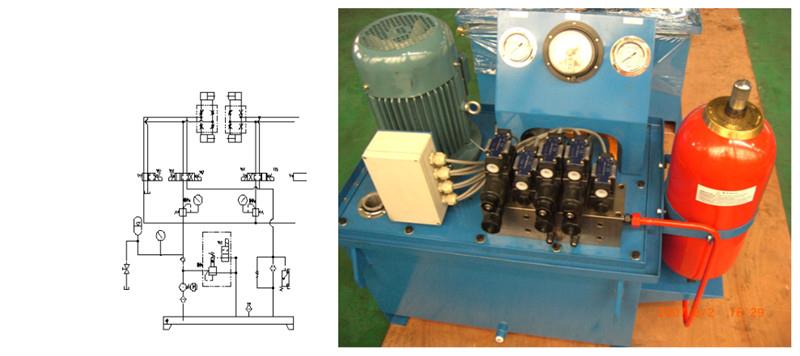

2.2 H ydraulic S tation
Chav nyob muaj
● 1 Roj twj tso kua mis: 3kw, 1440r / min, ua nyob rau hauv Suav teb.
● Cov ntsuas qhov ntsuas: YUKEN, Nyiv
● 1 Txuam ntsuas tus qauv: NXQ - L10 / 200-H
Cov txheej txheem tseem ceeb ntawm cov kab ke no
● Ua haujlwm siab ntawm cov kab ke (p): P≤21Mpa
Rate Tus nqi txaus: 10L / min
● Kev sam roj them tus nqi roj lub thawv: 100L
Medium Ua haujlwm nruab nrab: No.46 roj hydraulic tsis kam rau cov ntxhib
3. Qhuav lub
Lub plhaub ntawm lub twj tso kua mis adopts zoo alloy-hlau thiab lub iav siv quenched chrome steel los yog lwm yam qib siab hlau uas ua kom paub tseeb ua hauj lwm zoo thiab to-pov thawj.
Cov ntaub ntawv kev ：
Hom | 150cc |
Ceev | 5-70 r / feeb |
Tsav | 7.5kw AC Lub Cev Muaj Zog Gearbox |
Tswjhwm system | DANFOSS tus tsim |
Nws muaj peb txoj haujlwm los ntsuas kev yaj siab, qhov ntawd yog ua ntej lim, ua ntej tso tawm, tom qab lub twj tso kua mis, lub tshuab ntsuas lub zog ua ntej lub twj tso kua mis yog GEFRAN, ua hauv Italia.
4. T-tuag
Tuag kev tsim kho | Cov pa taws channel, micro-kho tau sab sauv tuag daim di ncauj, tuag lub zoo meej rau PET ib leeg-txheej lossis ntau txheej txheej. |
Tuag dav | 950 hli |
Khoom dav | 760mm （net） |
Khoom tuab | 0.12 ~ 1.2 hli |
Cov khoom siv | German Hlau H38 |
5. 3-cov menyuam roj hmab calender
Peb siv high precision servo tsav ntawm txhua daim ntawv calender, thiab qhov ceev ntawm yob tau tswj tau ntawm nws tus kheej. Cov yob muaj ob daim plhaub siv, nrog ntau cov kauv sib tsoo kom paub tseeb tias qhov siab txias txias lub nra rau lub yob hloov kub.
Lub ntsiab c kev qhia cov yam ntxwv:
Roll 3 chais
● Cov menyuam teeb tsa: kab rov tav
● Cov menyuam qhib / kaw: hydraulic
● Cov menyuam kis kev haum: tshuab - phau ntawv
● Kev ntsuas kev nyab xeeb: Lub pob kom nres nrawm, nrog tus kheej ntsuas lub luag haujlwm
5.1 Cov ntaub ntawv cov ntaub ntawv ntawm cov menyuam ：
Cov taub taub | 1 × ∮350mm × 1000mm |
Cov khoom siv quav | 42GrMo |
Cov menyuam kho saum npoo | Sab nraud nto heev quenched thiab nyuaj chromed, lub hardness tuaj yeem ncav HRC58-65 ， daim iav polished. |
Cov Menyuam Siv | txias txias los ntawm kauv grooves |
Qij sib dhos | Hom: Taiwan Hom |
Cov kabmob bearings | Hom Tshuaj: NSK, Nyij Pooj |
5.2 Cov ntaub ntawv txheej txheem ntawm tsav drive
Lub Zog Tsav | 3 * 2.9Kw |
Lub Cev Muaj Zog Tshuaj | YASKAWA, Nyiv |
Lub Cev Muaj Zog Cov Qauv | SGMGV-29ADC-61 |
Ceev | 1500 rpm |
Gearbox Hom | LUAM, Tebchaws USA |
5.3 Cov ntaub ntawv cov txheej txheem ntawm cov menyuam cov kis ntsuas measurement
Hom | Ntxi tom los ntawm lub log log thiab cua nab ua ke |
5.4 Cov ntaub ntawv technical ntawm Calend e r Chaw nres tsheb Hydraulic
Chav nyob muaj
● 1 Roj twj tso kua mis: 4.4kw, 1440r / min, ua nyob rau hauv Suav teb.
● Cov ntsuas qhov ntsuas: YUKEN, Nyiv
Model 4 Hydro-lub tog raj kheej ua qauv: CJT140-FB100B50N-AE-11
● 1 Txuam ntsuas tus qauv: NXQ - L10 / 200-H
Cov txheej txheem tseem ceeb ntawm cov kab ke no
● Ua haujlwm siab ntawm cov kab ke (p): P1 = 12Mpa, P2 = 6Mpa (1Mpa = 10kg / c㎡)
Rate Tus nqi txaus: 10L / min
● Kev sam roj them tus nqi roj lub thawv: 100L
Medium Ua haujlwm nruab nrab: No.46 roj hydraulic tsis kam rau cov ntxhib
6. Qhov ntsuas kub kub tswj
Cua txias nruab nrab | Dej |
Ntau yam kub thiab txias | -100 ℃ |
Cua sov fais fab | 3 * 12kw |
Twj fais fab | 3 × 3KW |
Cov cua sov ua kom sov | |
Ua nrog lub tswb ua haujlwm ntawm dhau lub siab, dhau qhov kub thiab tsis txaus siv dej. | |
7. Kev ua kom txias txias
Tag nrho ntev | 5 Txwv |
Daim tawv nqaij specification | ∮80 * 1000mm |
Aluminium roller rau saum npoo ntsuas | Oxidized, txhuam |
Cov Menyuam Hardness | HV700 |
Daim Ntawv Uas Hlau Roughness | Ra 0.04 |
Tag nrho cov txias txias yob ua tiav los ntawm kev tshuav nyiaj zoo, theem G2.5
8. Sab xaib chav tsev
Txoj kev | Trimming los ntawm hniav li |
Kev ncua deb ntawm riam | Kho tau, txoj kev hloov kho yog ntsia hlau mechanism |
9. Ob lub ntsej muag silicone roj txheej txheej roj
Cov taub taub | 150 hli |
Cov Menyuam qhov dav | 1000 hli |
Kom qhuav txoj kev | Cub cua sov, ntsuas kub tswj |
Txheej txheem | Ob chav txheej txheej ， kho los ntawm kheej kheej |
10. Haul tawm chav
Daim tawv nqaij specification | 200 * 1000mm |
Cov khoom siv quav | Nitrile roj hmab |
Lub cev muaj zog thiab gearbox | Falk gearbox, YASKAWA servo lub cev muaj zog |
Tswj | Muaj peev xwm tswj tau synchronously nrog peb txoj kab sib dhos lossis nyias. |
11. Kev Raug Hluav Taws Xob Hluav Taws Xob
Daim tawv nqaij specification | 1000 hli |
Ntsiab Cai | Kev Nruab Nrab electrostatic |
Ion sib npaug | 0 ± 10V |
12. Cov ntaub ntawv kev ：
Ntawv ci dav | ≤1000mm |
Reel lub taub | 600mm |
Max. qhov hnyav | 200kg (daim ntawv dav: 760mm) |
Tswj | Ntev tsis siv neeg tswj, lub cev muaj zog. |
Cov Lus Qhia Tshwj Xeeb | 3 nti sab hauv |
13. Kev tswj hwm hluav taws xob
PLC | SIEMENS S7-200 |
Tswj vaj huam sib luag | SIEMENS Kov npo |
Huab cua hloov | LG lossis CHINT |
Cov Xov Nug Sib Tw | OMRON |
Neeg tawg | IDEC |
Lub cev muaj zog loj | ABB |
Cov menyuam lub cev muaj zog thiab cov maub los | Servo lub cev muaj zog, YASKAWA Tau Txais hauv Nyij Pooj |
IV cov khoom seem | |
1. O HOM lub voj voog | 3pcs |
2. Solenoid valve | 2pcs |
3. Cov hnab looj tes Asbestos | 2 pcs |
4. Allen ciaj ntswj | 1set |
5. Hexagon ciaj ntswj | 1set |
6. (φ30 * 250） Tooj Liab Tooj (φ30 * 250) | 1pcs |
7. Ntsia thawv ntiv nplhaib | 2pcs |
7. Pwm cov cuab yeej tshwj xeeb | 1set |
8. Cov Thermocouple 3m | 5pcs |
9. 5m Thermocouple 5m | 5pcs |
10. Tus Hu Xov Tooj | 3pcs |
11. Lub ncauj lees | 3pcs |
12. Cov hluav taws xob hluav taws xob hluav taws xob tsawg | 3pcs |
13. Me me qhib | 3pcs |
14. Tsis siv neeg lub taub hau rau cov menyuam | 2pcs |
15. Pneumatic tswj valve | 1pcs |
16. Raj cua sov kauj | 1pcs |
17. Flange cua sov ntiv nplhaib | 1pcs |
18. Flow cua sov kauj | 1pcs |
19. Lub tshuab tooj liab | 1pcs |
